こんにちは。本日ブログ担当の河野です。

前回は、外周のブロックの上にフェンスを乗せるところをお見せしました。

今、ここまでです。

今回は玄関ポーチを入力したいと思います。

その3　玄関ポーチを入力

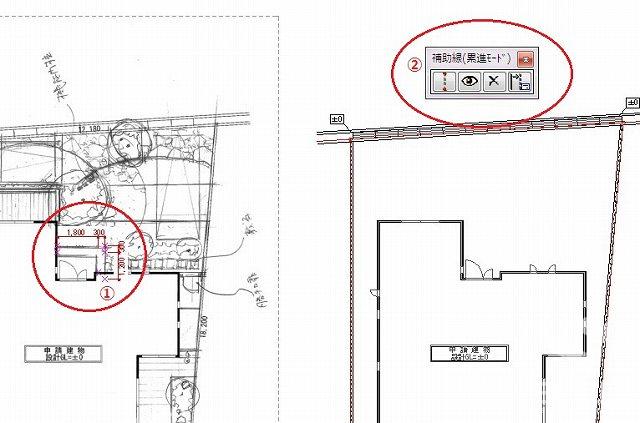

ポーチは下図①のような寸法でいきたいと思います。

手描きとは少しずれていますが、そこは想定内です。

この場合に関わらず、手描きの分に修正や変更を加えながら、作っていきます。

素材は３００角タイルを使用するので、ちょうど３００で割り切れる寸法にしています。

次に登場するのが、『補助線ツール』です（図②）。印刷時や完成時には不要になるのですが、図面を描いていくうえの目印のようなものです。

まずはこの補助線ツールを使ってポーチの形を入力します。

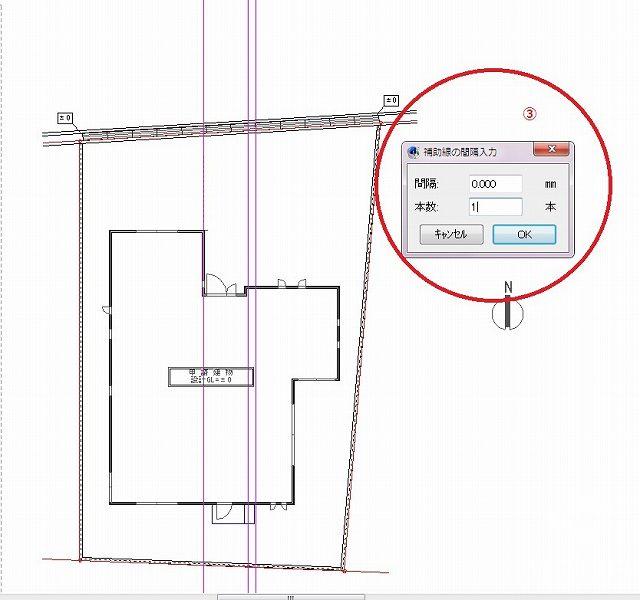

図③が補助線ツールのメインとなるものです。間隔のところに寸法を記入し、ＯＫをクリックすると紫色の線が入力されます。

下の図は基礎面から０のところに１本、続けて右へ１８００のところに１本、そのまた右へ３００のところに１本、合計３本が引かれました。

ちなみに下の「本数」のところに数字を入れると、その分だけ線が入力されます。例えば、間隔「３００」、本数「５」ですと、３００mmピッチで線が５本、一気に入ります。

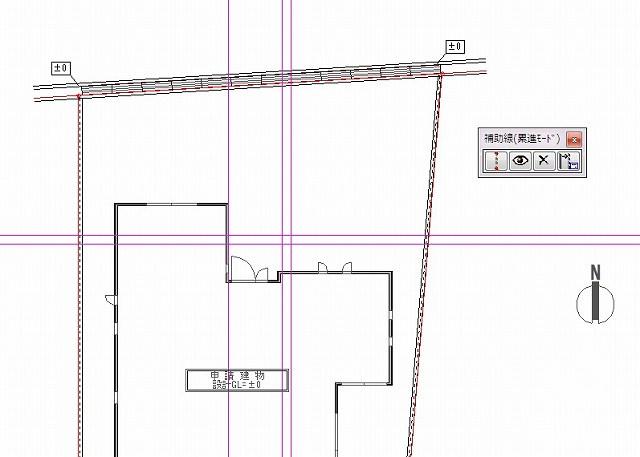

同じ要領で、横線も入れます。

これで形が明確になりました。

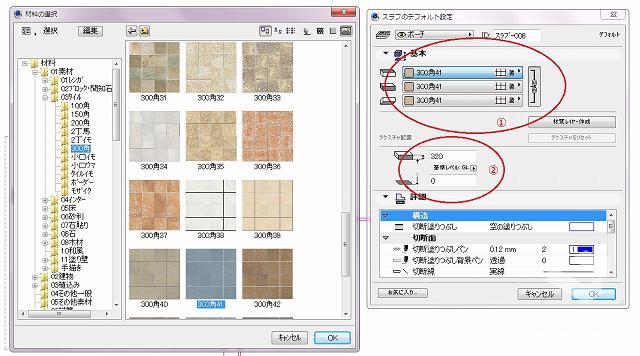

次は素材選びです。天端の高さが一定の場合は『スラブツール』を使用します。

ブロックの場合と同じで、①で素材を決め、②で高さを決めます。

１段目をＧＬ+１６０、２段目をＧＬ＋３２０に設定します。その後は平面図に戻って、階段の形に添って左クリックしていきます。

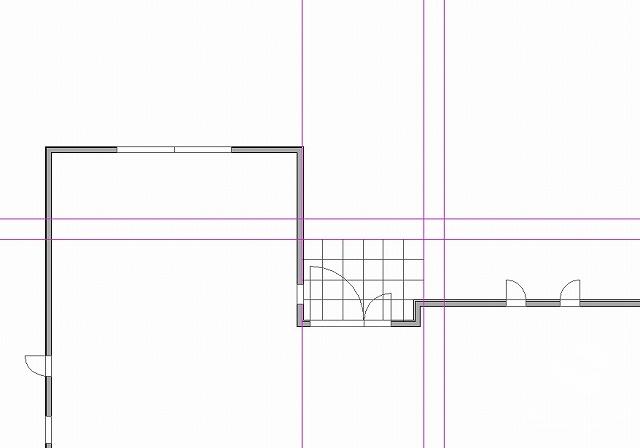

これで、②段目が入りました。同じ要領で①段目を入力します。ただし、高さの設定を変えてです。

階段ができあがった時点で、補助線は消します。ツールの『X』印をクリックすると全ての補助線が消えます。

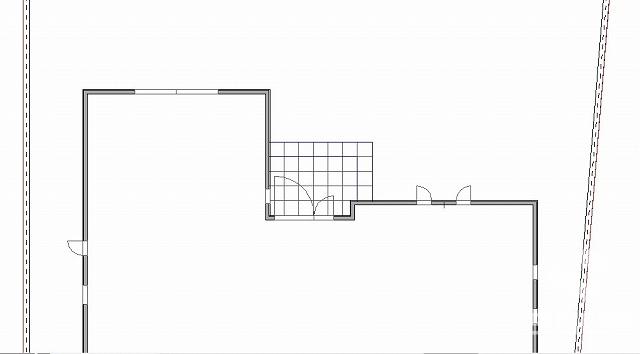

これでポーチの完成です。３Ｄで確認。

できていますね。

続きはまた次回。最後まで見てくださり、ありがとうございました。
